工业微波装备应用计划

一、工业微波装备简述

微波是指频率为300MHz-300GHz的电磁波，，，，，，，，是无线电波中一个有限频带的简称，，，，，，，，即波长在1米（不含1米）到1毫米之间的电磁波。。。。。微波频率比一样平常的无线电波频率高，，，，，，，，通常也称为“超高频电磁波”。。。。。

微波加热与古板加热方法完全差别，，，，，，，，它是使被加热物体自己为发热体，，，，，，，，不需要热传导历程，，，，，，，，因此，，，，，，，，只管是热传导较差的物体也可以在极短时间内抵达加热干燥的目的。。。。。微波具有热效应和生物效应双重杀菌功效。。。。。

将微波的这些性子特点使用到工业上，，，，，，，，并且做成装备运用在生产线上，，，，，，，，这就是工业微波装备。。。。。

工业微波装备主要有加热、杀菌、干燥等作用，，，，，，，，普遍应用在食物、木料、化工产品、制药、纸类等行业。。。。。应用结构有：隧道式、窑式、柜式等几种类型。。。。。

二、工业微波控制计划

Bcgame研发和生产的工业微波电源------Wepex是最先进的工业微波电源。。。。。其功率一连可调，，，，，，，，24小时一连事情。。。。。通过通讯由BcgamePLC智能控制。。。。。液晶触摸屏人机界面，，，，，，，，可实现单人操作。。。。。

现实应用要求差别，，，，，，，，微波装备的设计功率也差别。。。。。凭证装备上微波电源的数目及装备的其它辅助要求，，，，，，，，选用Bcgame差别的PLC型号------MC200或者MC100主？？？？？？榧淅┱鼓？？？？？？。。。。。

用BcgameMZ600系列触摸屏作为人机操作界面；；；；；；；；用Bcgame驱动器来控制传动电机。。。。。

以做过的一款隧道式工业微波装备为例，，，，，，，，来解说BcgamePLC在工业微波上的应用。。。。。

1、装备需求；；；；；；；；

装备上装置磁控管多达170多个，，，，，，，，即有170多个工业微波电源。。。。。其中若干个微波电源连到一块通讯板上，，，，，，，，PLC通过与通讯板通讯，，，，，，，，抵达控制工业微波电源功率的目的。。。。。

PLC与通讯板之间是通过RS485自由口协议举行通讯的。。。。。故此处会用到BcgamePLC的自由口协议通讯功效，，，，，，，，以及CRC校验功效。。。。。

装备辅助要求：15路热电偶测温，，，，，，，，15个压力传感器，，，，，，，，16台变频器。。。。。

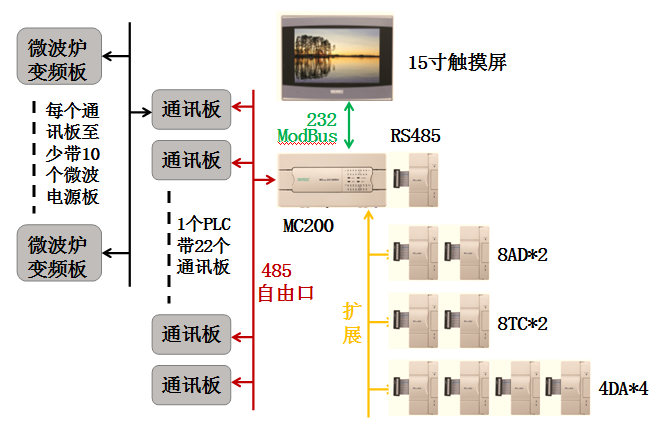

详细结构如下图所示。。。。。

2、Bcgame系统设置；；；；；；；；

控制器： BcgamePLC：MC200-4040BRA

扩展？？？？？？椋篟S485，，，，，，，，8TC，，，，，，，，8AD，，，，，，，，4DA，，，，，，，，016ERN，，，，，，，，0008ERN

触摸屏： BcgameHMI：MZ600-TT15P

变频器： BcgameVFD：SVM-4T2.2

三、总结

该装备中，，，，，，，，PLC通过RS485通讯（自由口协议）与22块通讯板举行通讯毗连。。。。。每块通讯板控制若干个工业微波电源，，，，，，，，对微波的启停和加热功率举行控制。。。。。

使用BcgamePLC自由口通讯功效，，，，，，，，发送数据使用XMT指令，，，，，，，，吸收数据使用 RCV指令。。。。。同时使用CRC校验指令对传输和吸收数据举行校验。。。。。

由于PLC要与多达22块通讯板轮流通讯，，，，，，，，而每块通讯板又毗连若干个微波电源，，，，，，，，即PLC轮询到一块通讯板时，，，，，，，，就要读写多个数据。。。。。以是为了简化程序，，，，，，，，程序中使用变址方法来改变各块通讯板的地点站号，，，，，，，，同时也使用变址方法来读写各个微波电源的数据。。。。。

注重：

CRC校验方法有几种，，，，，，，，要确定清晰是哪种校验方法，，，，，，，，以便准确应用响应的CRC校验指令。。。。。
在用变址编程时，，，，，，，，逻辑要搞清晰，，，，，，，，不然很容易泛起读写的数据杂乱。。。。。
由于读取的数据分崎岖位体现差别的意义，，，，，，，，以是需要将读取的数据举行支解处置惩罚。。。。。
