研磨机床应用计划

MC200在研磨机床上的应用

一、系统概述

半自动双盘研磨机主要用于研磨零件的平面和圆柱面，，，，，，，可以普遍的用于油泵油嘴厂、柴油机厂、量具刃具厂、模具厂、仪表厂，，，，，，，用于研磨轴承滚柱、轴承套圈、销轴、量规、密封环、阀体等零件。。。。。。。现在该机床大宗应用于轴承厂轴承套圈端面的研磨加工。。。。。。。

二、控制要求

机床的行动要求：机床有上、下两个研磨盘，，，，，，，用来举行零件的加工，，，，，，，要求自力控制，，，，，，，可以划分举行点动、偏向控制以及无级调速；；；；；；；；机床有偏心轮盘，，，，，，，用来控制零件在加工的历程中举行自转。。。。。。。

机床是立式结构，，，，，，，有一个悬臂，，，，，，，用来承载上研磨盘，，，，，，，其行动有摆入、摆出、松开、夹紧，，，，，，，以便于加工完毕的零件的装卸。。。。。。。上研磨盘有上升、下降行动。。。。。。；；；；；；；；采杏屑父鲅沽刂疲，，，，划分为初压、主压、精压，，，，，，，这些行动通过液压电磁阀控制，，，，，，，并且有一定的时序和准时要求。。。。。。。

该机床分为手动、自动和修整三种事情模式。。。。。。。手动模式是用来对机床举行调解以及举行单个零件加工；；；；；；；；自动模式是在机床调解好了之后，，，，，，，举行批量生产；；；；；；；；修整模式是在对磨损砂轮举行修复时使用。。。。。。。由于使用的模式及行动较多，，，，，，，使用HMI来作为操作界面。。。。。。。

三、系统设置

1、装备清单

名称	型号	数目	厂家	备注
PLC	MC200-2012BRA	1	Bcgame
触摸屏	MT506S	1
上研磨盘变频器	EV1000-4T0055P	1	Bcgame	使用制动电阻
下研磨盘变频器	EV1000-4T0055P	1	Bcgame	使用制动电阻
偏心轮盘	EV1000-4T0022G	1	Bcgame	使用制动电阻

2、系统设置图

EView

RS232/MODBU协议

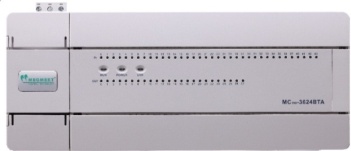

$C:\Users\liudong\Desktop\MC100-3624BTA.jpg$

RS485/自由口协议

机床控制以BcgameMC200 PLC为焦点，，，，，，，使用HMI做为操作界面，，，，，，，使用变频器做为执行机构。。。。。。。

HMI通过RS232与PLC的COM0相连，，，，，，，使用MODBUS协议；；；；；；；；而PLC通过COM1的RS485串行通讯口控制3台变频器。。。。。。。

程序上，，，，，，，变频器的控制接纳子程序挪用方法。。。。。。。BcgamePLC接纳结构化编程模式：1个主程序，，，，，，，可最多支持64个子程序，，，，，，，而每个子程序允许16个参数挪用。。。。。。。这样整个程序可读性好，，，，，，，结构清晰，，，，，，，由于同样的功效可以重复挪用子程序，，，，，，，不需要重复编程，，，，，，，程序大大简化。。。。。。。

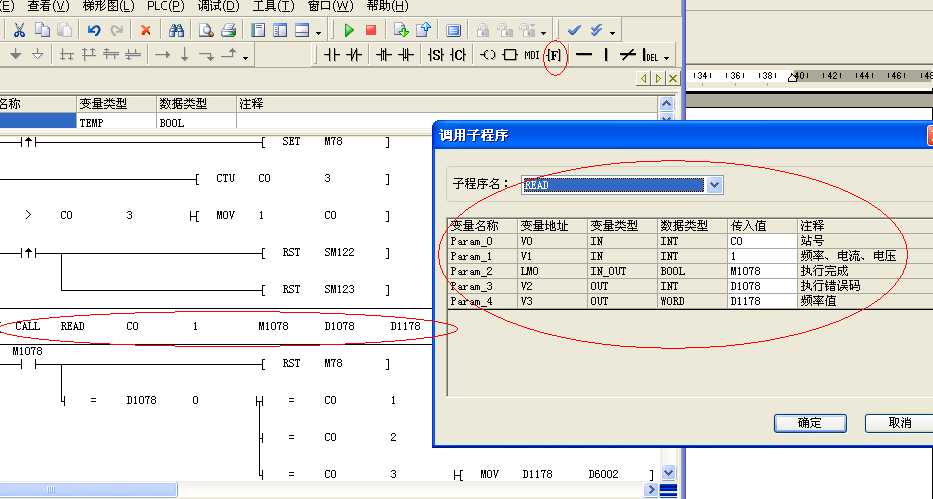

子程序挪用如下图：

CALL READ ( C0 1 M1078 D1078 D1178 )，，，，，，，

其中READ是子程序名，，，，，，，括号内为挪用参数。。。。。。。C0体现站号：

CO=1，，，，，，，读第一台变频器频率；；；；；；；；

C0=2，，，，，，，读第二台变频器频率；；；；；；；；

C0=3，，，，，，，读第三台变频器频率。。。。。。。

M1078体现通讯完成标记，，，，，，，D1078体现通讯过失代码，，，，，，，D1178为读取的频率。。。。。。。只要改变C0的值，，，，，，，就能读取差别变频器的频率，，，，，，，很是利便。。。。。。。

四、总结

1、BcgameMC200系列PLC性能稳固，，，，，，，运行可靠；；；；；；；；

2、通过标配RS485网络控制变频器，，，，，，，降低了本钱，，，，，，，装置维护利便，，，，，，，系统抗滋扰性好；；；；；；；；

3、BcgamePLC通过系统块组态网络，，，，，，，简朴快捷

4、BcgamePLC提供的子程序功效大大缩短了开发调试周期，，，，，，，程序可读性好。。。。。。。

5、BcgamePLC的在线修改和调试功效，，，，，，，简朴利便，，，，，，，无步数限制，，，，，，，大大提高调试效率。。。。。。。
