电子标签贴标复合机应用计划
数控机床 电子标签贴标复合机应用计划
MC280系列PLC在贴标复合机上的应用



一、概述

贴标复合机是集贴标机和复合机一体的机械，，，，，，涉及收放卷、张力控制、贴标、复合等工序。。。。。。。

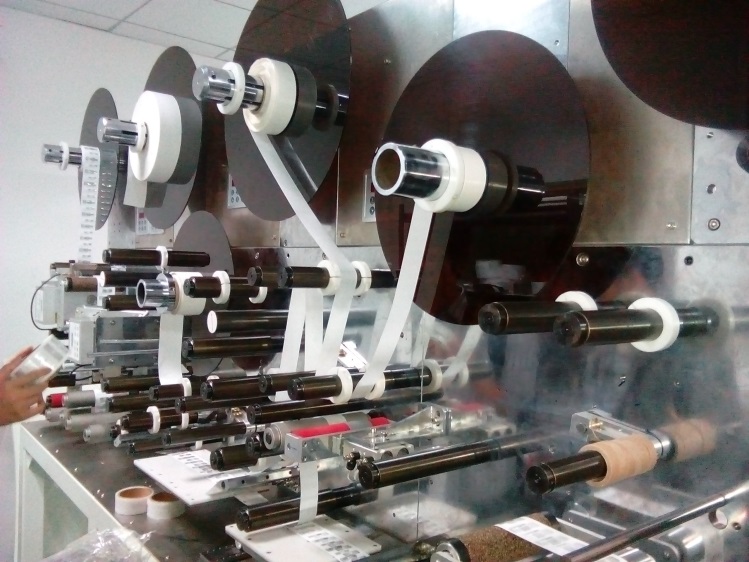

贴标复合机外型如下图所示

E:\周庄\New folder\New folder\IMG_20141111_152842.jpg

二、控制要求

1、收放卷张力、贴标摆杆张力的PID控制；；；；；；；；

2、贴标速率要抵达30m/s；；；；；；；；

3、纠偏系统；；；；；；；；

4、贴标精度在±1mm内。。。。。。。

三、控制计划

系统接纳MC280运动控制器，，，，，，该型号PLC带有电子凸轮功效，，，，，，能够实现贴标的控制。。。。。。。

计划说明：

E:\周庄\New folder\New folder\IMG_20141114_132004.jpg

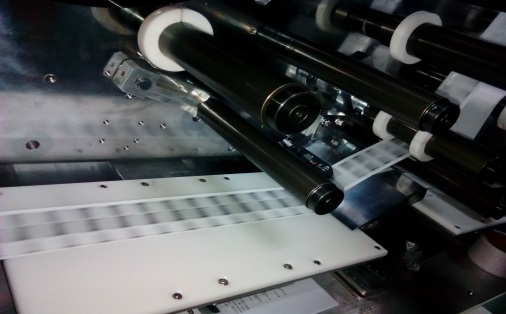

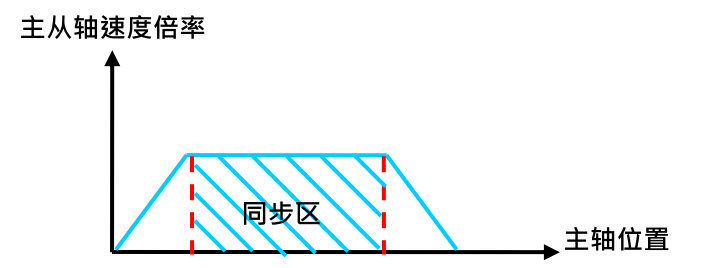

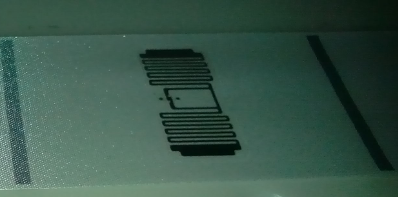

1、贴标算法：现实实现的是飞剪的算法，，，，，，底标为主轴，，，，，，匀速送料，，，，，，贴标轴为凸轮从轴，，，，，，实物如上图。。。。。。。电子标签贴在色标区域内，，，，，，底标的长度均大于标签长度，，，，，，标签和底标接触时，，，，，，最先贴标，，，，，，标签的速率和底标靠近同步。。。。。。。以是每次凸轮执行时，，，，，，从轴都先加速再匀速后减速，，，，，，关系图如下；；；；；；；；

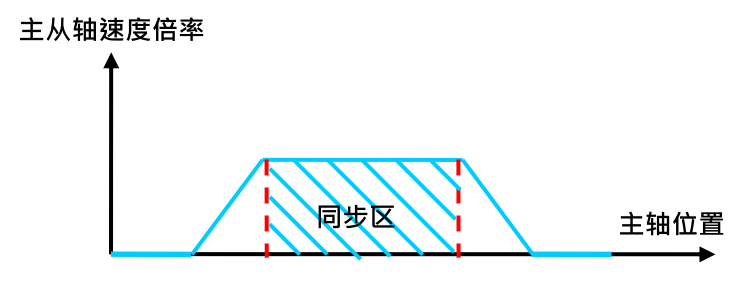

2、贴标位置的改变：贴标的位置要求在色标规模可恣意改变，，，，，，改变凸轮算法即可。。。。。。。如图，，，，，，着实就是改变主从轴的位置对应关系；；；；；；；；

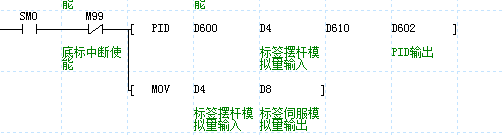

3、张力控制：通过MC280内置的PID指令控制模拟量的输出，，，，，，以此来控制张力摆杆，，，，，，实现张力的动态平衡。。。。。。。

四、总结

1、MC280带有电子凸轮功效，，，，，，可控制一主四从或四主四从；；；；；；；；

2、MC280 接纳双CPU架构，，，，，，脉冲控制由自力的CPU处置惩罚，，，，，，包管控制精度和响应速率。。。。。。。
